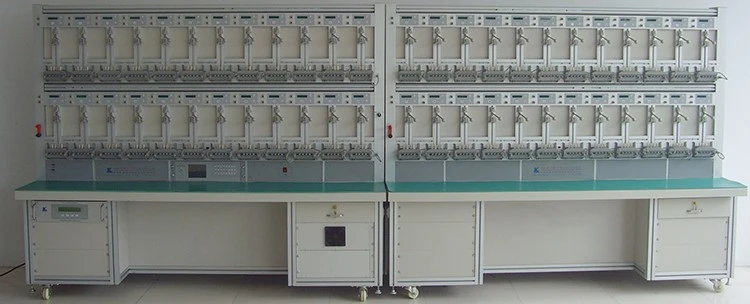

（12-48表位）
（装置所配标准表）
技术标准与规程
JJG 596-2012 《电子式交流电能表》
DL/T614-2007 《多功能电能表》
GB/T 17215.211-2006 《交流电测量设备 通用要求 试验和试验条件—第11部分：
测量设备》
GB/T 17215.301-2007 《多功能电能表特殊要求》
GB/T 11150-2001 《电能表检验装置》
JJG 597-2005 《交流电能表检定装置》
DL/T460-2005 《电能表检定装置检定规程》
DL/T645-2007 《多功能电能表通讯协议》
Q/GDW 1355-2013 《单相智能电能表型式规范》
Q/GDW 1364-2013 《单相智能电能表技术规范》
Q/GDW 1205-2013 《电能计量器具条码》
Q/GDW 1354-2013 《智能电能表功能规范》
Q/GDW 1365-2013 《智能电能表信息交换安全认证技术规范》
Q/GDW 1828-2013 《单相静止式多费率电能表技术规范》
1. 一般使用条件
1.1 环境条件
使用环境温度：23℃±1℃；使用环境湿度：40%～60%R.Ｈ.；
1.2 电源
单相：AC220V±33V；频率：50±2.5Hz
2. 技术指标
2.1 装置准确度等级：0.05级/0.1级
2.2 输出电压：
量程：220V
调节范围：0~120%
调节细度：优于 0.01%
输出稳定度：≤0.03%/3分钟
输出失真度：≤0.5%
输出容量：15VA/表位
负载特性：阻性、感性和容性
容性负载：小于0.47uF/表位
谐波输出：2~21次谐波，含量≤40%；
2.3 输出电流：
量程：1mA、10mA、0.1A、0.25A、1A、2.5A、5A、10A、25A、50A、100A
调节范围：0~120%，最大输出电流：120A
调节细度：优于 0.01%
输出稳定度：≤0.05%/3分钟
输出失真度：≤0.5%
最大输出容量：电压回路600VA,电流回路1000VA
负载特性：阻性、感性
启动电流输出：0.1mA(最小)，准确度：≤5%
谐波输出：
2~21次谐波，含量≤40%；
偶次谐波（波群控制）；
奇次谐波（可控硅波形）；
2.4 输出功率：
稳定度：≤0.05%/2分钟，起动功率：准确度≤5%；
2. 5 输出相位：
调节范围：0~359.99°，调节细度：0.01°
2. 6输出频率：
调节范围：45~65Hz，调节细度：优于0.01 Hz
2. 7装置配置：
1) 标准电能表配置：

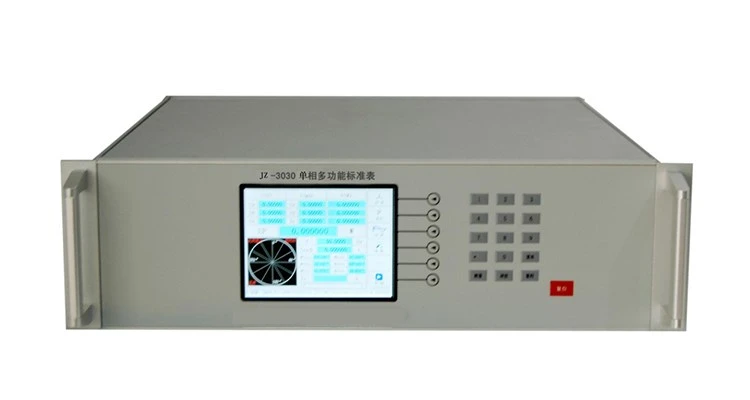

JZ-3030，准确度等级：0.05 级；
电流输入范围：10mA~120A；电压输入范围：40~480V
2) 挂表数量：12-48表位
3) 输入输出接口：
a) 每个表位提供光电采样器/脉冲信号兼容输入接口；
b) 每个表位配置多路脉冲选择器，提供正反向有无功、需量周期信号、时段投切信号、时钟信号输入端口；
c) 每个表位具有跳闸信号检测功能(分为单点输出220V和一组常开或常闭触点)；
d) 每个表位提供1路独立RS-485通讯口（可选择单串口、多路串口）；
4) 监视仪表：从标准表读出
5) 误差处理系统：
a) 每个表位配置独立的误差处理器
b) 误差显示位数：6位
c) 脉冲错接线输入保护
6) WT-SZ100高精度时钟测试仪：准确度：2×10-7/S；
7) 装置配置国网费控测试功能；
8) 机械结构
a) 台体采用一体式全铝结构，考虑电脑放置位置；
b) 挂表架采用铝合金材料制成，挂表方式采用铝合金表托；
c) 台面板采用防火防热材料，上敷绝缘垫；
9) 其它：
a) 装置配置有方便检定用的电流接线柱
b) 装置配置大电流短接线
c) 装置每个表位配置1套RS-485线和1套多功能脉冲线
d) 装置配置有急停开关
e) 操作方式：可采用台体键盘操作或PC机操作
二、 台体基本功能
1. 可同时检定相同规格、不同常数的各种单相电能表（电子式、感应式有功电能表）。
2. 采用可三维调节光电采样器，可采样回转式电能表的转盘信号也可接收电子式电能表的LED频闪信号。
3. 可选择台体小键盘操作或PC机操作。小键盘操作的每个键功能标识清晰，配合LCD液晶显示屏显示，中文提示，操作直观、方便。PC机控制软件层次分明，界面美观，使用灵活方便。配置WINDOWS98/2000/XP下的中文测试软件，能控制装置实现对各种电能表的自动测试。
4. 具有条形码扫描录入表号功能。
5. 按规程要求，对潜动、起动、基本误差、标准偏差等检定项目实行全自动检定。还可自由选点，确定检定方案，检定方案能按规程智能配置也能进行手工设置。
6. 可进行电压、频率、逆相序、谐波影响等影响量引起的改变量的测定。
7. 测试结果能保存到数据库中，实现数据的统计，分类，查询，管理。并可和客户的管理系统联网，实现测试数据的上传。
8. 电能常数校核，并可进行普通表和多功能表的走字。
9. 支持报表自定义，支持数据自定义导出，允许字段自命名，并可连接报表设计器设计报表。
10. 输出电压、电流过载具有自动保护、声光报警功能。
三、 多功能检定
1. GPS对时：可以通过485的广播命令授时，也可通过485的设置命令写时间。
2. 日计时误差测试：可同时对多个表位的多功能电能表输出秒脉冲的准确度进行测量，并可选择地自动换算为日计时误差进行显示。
3. 时段投切误差测试：对输出时段投切信号的多功能电能表可进行时段投切误差的测试，对没有输出投切信号的多功能电能表可根据通信给出定性的时段投切结果，也可通过通信接口对多功能电能表进行对时、授时操作。
4. 485口通讯功能：通过485通讯接口，能够对有通信接口的多功能电能表进行内存电量检查、参数设置等操作。
5. 需量示值误差测试：装置可采用标准电能表法或标准功率法对多功能电能表进行需量示值误差的测试。对具有输出需量周期信号的电能表采用标准电能法测试，无需量周期输出信号的电能表采用标准功率法测试，测试时平均功率计算方法可选滑差法或平均功率法。
6. 需量周期误差测试：当采用标准功率表法测需量示值误差时，通过误差仪计数被检表两个（区间式）或多个（滑差式）周期信号间隔内标准晶振发出的脉冲数来计算；当采用标准电能表法测需量示值误差时，通过误差仪的内部定时器来计时。
7. 电能计度器组合误差测试：通过RS485接口改变被检表内时钟，在较短的时间内完成各个费率段的走字，通过比较总计度及各费率计度的改变量进行组合误差计算。机械计度器允许手工输入起始、结束示值，并可比较机械计度器与内存的差别。
8. 电压逐渐变化：参照DL/T 614-1997中6.9.3，多功能电能表在电压线路加参比电压，电流线路输入基本电流的工作状态下进行下列试验。a)在5S时间内，电压从参比电压均匀地下降到0V，然后再以同样的时间从0V均匀地上升到参比电压。重复次数可设定。b)逐渐关机及起动。在60S时间内，电压从参比电压均匀地下降到0V，然后以同样的时间从0V均匀地上升到参比电压。重复次数可设定。
9. 电压降落和短时中断试验：参照GB/T 17215-1998 中5.4.2.1，在下列条件下进行试验：电压线路和辅助线路接参比电压；电流线路无电流。1）电压中断为△U=100%，中断时间：1S，中断次数：3次，中断之间的恢复时间：50mS；2）电压中断为△U=100%，中断时间：20mS；中断次数：1；3）电压降落△U=50%，降落时间：1分钟，降落次数：1。（所有表位）
10. 误差一致性试验：依据国网技术规范，同一批次数只被试样品在同一测试点的测试误差与平均值间的
偏差不能超过规定要求。
11. 误差变差试验：依据国网技术规范，对同一被试样品相同的测试点，在负荷电流为Ib、功率因数为
1.0和0.5L的负载点进行重复测试，相邻测试结果间的最大误差变化的绝对值不应超过规定要求。
12. 电能表常数试验：依据国网技术规范，在试验室条件下，电能表输出脉冲累计值n与计度显示累计值
E应符合下式要求:
电子显示计度器：
式中：
ΔE——计度器示值误差；
N——计数器记录的累计电能表输出脉冲数；
C——电能表脉冲常数（imp／kWh）；
E——电能表计度累计值；
a——电能表计度显示的小数位数。
13. 负载电流升降变差试验：依据国网技术规范
电能表基本误差按照负载电流从小到大，然后从大到小的顺序进行两次测试，记录负载点误差；在功率因数1.0、负荷电流0.01Ib～Imax变化范围内，同一只被试样品在相同负载点处的误差变化的绝对值不应超过规定要求。
14. 电流过载试验：依据国网技术规范
加载10Ib的连续过载电流15min，并在参比电压、功率因数为1.0以及电能表稳定的条件下测试误差。
注：以上红色部分为国网新的要求
四、 国网表测试软件功能
4.1基本功能：
1) 测试方案的导入导出功能，方便方案拷贝；
2) 一键测试功能：系统所有测试功能集中统一设置、测试；
3) 自动识别装置功能，免除装置因种类繁多的配置难、封装难的问题；
4) 支持国网表条码解析和条码校验验证功能；
5) 采用多串口多线程同步通讯，大大缩短试验通讯时间；
6) 自定义相线、自定义测试点等特殊功能，满足检定特殊表种和特殊测试点；
7) 清晰直观的试验过程数据监控，及时监控电表品质；
8) 完善的断电数据保护，重进系统自动恢复；
9) 支持自定义报表数据内容输出，客户可自由设置报表；
10) 大容量数据显示刷新模式，数据导出速度更快；
11) 独创的查询数据所见即所得功能，点击右键即可复制和保存，保存格式支持mdb/dbf/xls/csv/txt/htm/rtf；
4.2多功能：
4.2.1装置可同时对相同电压、电流量程，不同电表常数的国网单相智能电能表进行多种方案的检定或试验。
4.2.2装置软件根据仅输入一次被检表的类别和参数，即可自动生成按照规程要求的检定方案，也可生成由用户自定义的测试方案；检定方案和测试方案可编辑、拷贝、删除、备份并设密码权限保护。
4.2.3半自动操作：
4.2.3.1 装置可自由设置试验参数进行起动、潜动、误差试验、日计时误差，以便人工检查被检表的接线情况、电能表的误差调整及电能表的通讯情况等，运行该程序时的试验数据可仅显示，不要求记录。
4.2.3.2装置也可通过总控中心按键进行调节电流、电压、相位和频率等各种试验参数进行各种试验。
4.2.4自动操作
4.2.4.1在调出相应的检定方案或自定义测试方案后，装置可全程自动完成多功能试验工作。在试验过程中无需再设置参数、人工转换接线。在检测过程中按步骤自动显示检测进行情况，计算机显示屏显示相应的电压、电流、相位、频率等参数实测值。对于电源电压短路、电流开路、表位开路等异常情况有声音报警提示和弹出对话框显示异常原因。检测结束后弹出对话框显示检测完成。
4.2.4.2起动、潜动、误差试验功能：自动计算起动时间，并判别起动是否合格。自动计算电表潜动时间，并判别是否合格。自动计算化整误差，方便地对1只至满架电能表任意进行检定工作。
4.2.4.3根据被检表不同的电能常数，按JJG596 规程要求，自动选定各被检表的不同圈数，或人工选定各被检表的不同圈数，以保证检测时间的一致性。
4.2.5具有电压短路自动报警、保护和指示功能。具有电流开路保护功能。
4.2.6输出电压、电流、功率、相位、频率均为数字显示。
4.2.7按照JJG596 规程第4.4条要求校核计度器示数。
4.2.8按照JJG596 规程第4.9条要求检定需量示值误差。
4.2.9提取GPS时间作基准，对智能电能表进行广播授时。检定智能电能表的日计时误差、时钟基频误差和时段投切误差。
4.2.10对智能电能表进行正功率或逆功率的定时、定量、多费率、自动走字试验，在任意费率和时段自动变换走字电流负荷和功率因数点，模拟实际电网运行情况。
4.2.11通过RS485自动读取智能电表起始度示值和终止度示值,以及智能电表的尖峰、峰、平、谷、总电能的起始度示值和终止度示值，按参照表法或标准表法自动计算各费率和总电能的走字误差。
4.2.12可以查询主标准电能值和各个表位的走字电能值，有报警保护、掉电数据保存功能。
4.2.13有断点再续功能，允许挂起某一表位的试验，允许暂停和继续当前试验。
4.2.14能输出1-21次谐波，谐波的输出幅度最大可达40%，相位任意设置。可绘出谐波的理论曲线图、实际曲线图和谐波含量直方图，可对电能表进行谐波影响试验。
4.2.15对智能电能表进行电压影响、频率影响、谐波影响等影响量试验。
4.2.16可对智能电能表进行电源电压工作范围、电压跌落和短时中断试验、电源中断试验。
4.2.17检查智能电能表的通讯功能、电能计量功能、电能表清零。
4.2.18检查智能电能表的费率和时段功能，日历、计时、闰年切换功能，在24h内是否至少具有可以任意编程的4种费率和8个时段。
4.2.19检查智能电能表的电量寄存器、瞬时寄存器、需量寄存器、状态寄存器、失压寄存器(包括失压次数/失压时间/掉电日期/上电日期)存储功能。
4.2.20可检查智能电能表的事件记录功能，寄存器数据存储功能。
4.2.21费控功能试验（需要额外配置加密机设备）。
对于本地费控表，在表内设置倍率、电价、剩余金额、透支门限金额、报警金额后，装置应能对电能表进行剩余电量和报警、跳闸等功能测试。
其中剩余电量递减准确度要求为：电能表累计用电量增加数与计算剩余电能量减少数与计算剩余电能量减少数之差应不大于计度器的一个最小分辨率值的计量单位。
对于远程费控表，台体可通过ESAM加密设备，与被试电能表进行通信与控制， 实现“跳闸”、“合闸允许”、“报警”、“报警解除”、“保电”、“保电解除”等命令检查，测试智能电能表远程费控功能；且命令具有发送时间有效性判别功能。
4.2.22负荷开关测试功能
对采用内置负荷开关的被检电能表，装置在施加电压，电流的条件下，可进行断电试验，继电器断开的表位能够实现电流自动短路，不影响其它表位正常工作，同时能够检测该表位已断开。
对采用外置负荷开关的被检电能表，装置每表位设置一路开关量检测信号，能够检测内部控制开关的动作并指示。
4.2.23装置可完成如下方面的费控试验（需要额外配置加密机设备）：
远程控制、远程参数下发、远程开户充值、远程充值、远程安全认证、远程密匙更新、远程数据回抄测试、剩余电量递减准确度试验、电价切换试验。
4.2.24通讯接口测试功能
装置对于检验RS485通信方式的电能表，应具有RS485通信接口。按DL/T645标准规约，设置不同的通讯波特率，与电能表进行通信，读取各种数据，完成各种多功能试验。
4.2.25载波通讯功能
装置支持检定载波通信电能表，内置载波通讯转换器，实现载波的通讯匹配，出厂配置模块厂家：东软、鼎信、瑞斯康。
